SPC-QC-104系列 三通道TCSPC/FLIM 模塊
| ? | SPC-QC-104 | |||||
| 光子輸入通道x3 | ? | |||||
| 原理 | 恒比鑒別器 (CFD) | |||||
| 鑒別器輸入帶寬 | 4 GHz | |||||
| 優化輸入幅值范圍 | -30 mV to -500 mV | |||||
| 最小輸入脈寬 | 200 ps | |||||
| 閾值 | 0 to -250 mV | |||||
| 交叉零點調節 | -100 mV to 100 mV | |||||
| 同步輸入通道 | ? | |||||
| 原理 | 恒比鑒別器 (CFD) | |||||
| 鑒別器輸入帶寬 | 4 GHz | |||||
| 優化輸入幅值范圍 | -30 mV to -500 mV | |||||
| 最小輸入脈寬 | 200 ps | |||||
| 閾值 | 0 to -250 mV | |||||
| 頻率范圍 | 0 to 120 MHz | |||||
| 分頻 | 1, 2, 4 | |||||
| 交叉零點調節 | -100 mV to 100 mV | |||||
| 可調延遲 | ± 128 ns | |||||
| 時間測量電路TDC | ? | |||||
| 原理 | 時間-數字轉換器 | |||||
| IRF寬度，F(xiàn)WHM | < 39 ps, FWHM | |||||
| 定時抖動 | < 16 ps RMS | |||||
| 時間測量范圍（4096通道下） | 16 ns- 72 μs | |||||
| 最小時間通道 | 4 ps | |||||
| 定時穩定性 | < 5 ps RMS (16ns 測量范圍，10分鐘連續測量) | |||||
| 死時間 | 8 ns | |||||
| 差分非線性度 | < 1 % RMS | |||||
| 數據采集 | Histogram?模式 | |||||
| 方法 | 板載硬件多維直方圖處理 | |||||
| 各通道峰值計數率 | 120 MHz | |||||
| 飽和計數率，連續 | 40 MHz | |||||
| 最大計數 / 時間通道 | 216-1 | |||||
| 最大時間通道數 | 65536 | |||||
| 溢出控制 | none, stop, repeat and correct | |||||
| 采集時間 | 0.1 μs to 100,000 s | |||||
| 顯示時間間隔 | 10 ms to 100,000 s | |||||
| Repeat 時間 | 0.1 μs to 100,000 s | |||||
| 與掃描同步 | 通過掃描設備的pixel, line and frame 時鐘 | |||||
| Input Curve Control (Routing) | 4 bit, TTL | |||||
| Input Count Enable Control | 1 bit, TTL | |||||
| Input Experiment Trigger | TTL | |||||
| 數據采集 | FIFO / Parameter-Tag 模式 | |||||
| 方法 | 單個光子的參數-標簽記錄，連續寫入磁盤 | |||||
| 在線顯示 | Decay functions, FCS, Cross-FCS, PCH MCS Traces | |||||
| FCS 計算 | Multi-tau algorithm, online calculation and online fit | |||||
| 衰減計數 /?記錄波形 | 無限 | |||||
| 飽和計數率，峰值 | 120 MHz | |||||
| 持續計數率 (總線傳輸限制) | 40 MHz | |||||
| 最大計數 / 時間通道 | 無限 | |||||
| 最大時間通道數 | 4096 | |||||
| FIFO緩存容量 (Photons) | 1, 750,000 | |||||
| 宏時間分辨率,?內部時鐘 | 2 ns, overflows marked by MOTF entry in data stream | |||||
| Input Curve Control (external Routing) | 4 bit, TTL/CMOS | |||||
| External Event Markers | 4 bit, TTL/CMOS | |||||
| Input Experiment Trigger | TTL | |||||
| 數據采集 | FIFO Imaging 模式 | |||||
| 方法 | Buildup of images from time- and wavelength tagged data | |||||
| 在線顯示 | Intensity images or lifetime images Decay curves in regions of interest | |||||
| 與掃描同步 | 通過掃描設備的pixel, line and frame 時鐘 | |||||
| 路由/波長/激光復用通道 | 1-16 | |||||
| 圖像格式，每個通道1幅圖： | ? | |||||
| ?時間通道數 | 16 | ?64 | 256 | ?1024 | ||
| ?像素?cái)?shù) | ?4096 x 4096 | ?2048 x 2048 | ?1024 x 1024 | ?512 x 512 | ||
| ?操作環境 | ? | |||||
| ?操作系統 | ?Windows 10, Windows 11 | |||||
| ?接口 | ?PCIe | |||||
| ?總功耗 | ?approx. 12 W from +12V | |||||
| ?尺寸 | ?205 mm x 120 mm x 18 mm | |||||
特點
- 3個平行 TCSPC / FLIM 通道
- 1個 同步/ 參考通道
- 最小時間通道 4 ps
- 優異的定時穩定性
- 超低死時間
- 高峰值計數率
- 光信號波形記錄
- 快速采集 FLIM
- 光子 時間/參數-標簽記錄
- 四個絕對時間記錄通道

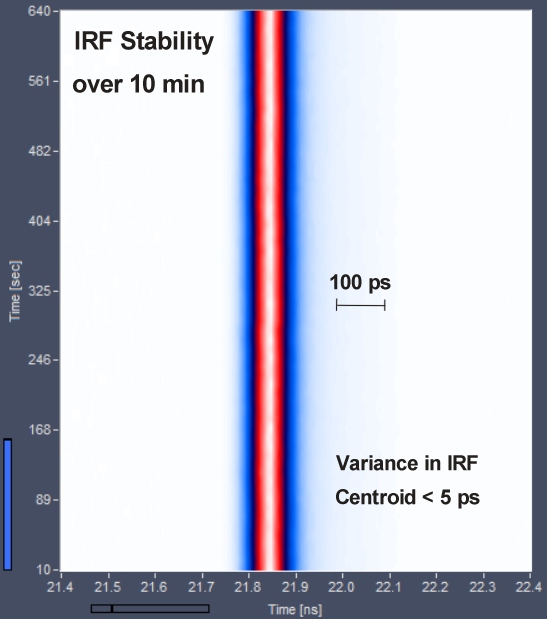

時間分辨率
SPC-QC-104

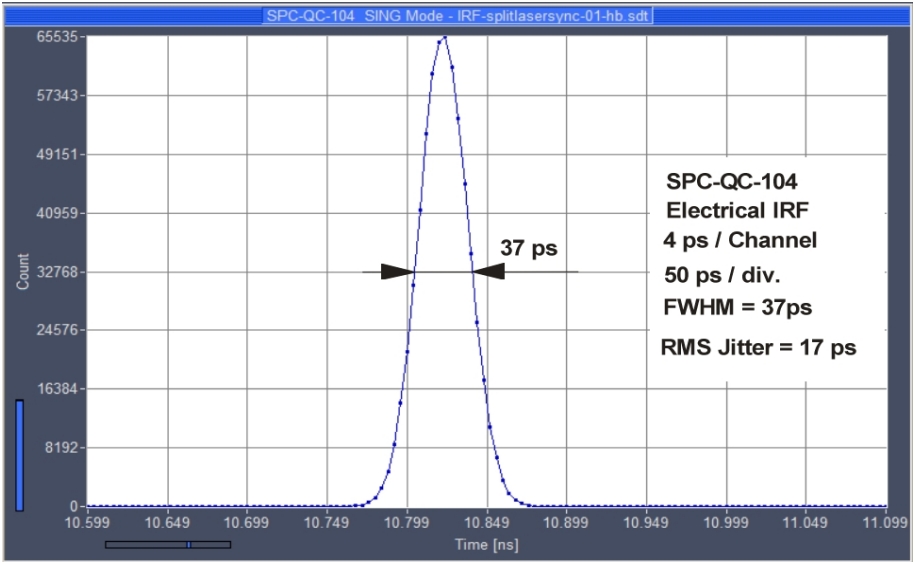

IRF晃動（定時晃動）
SPC-QC-104
