AXIS-QVS 是基于條紋相機的一體化緊湊型時間分辨光譜測量系統，可在5 ps FWHM時間分辨率下掃描150個光譜數據點，光譜分辨率為 0.5nm.
-
采用PHOTONIS 像增強型條紋管
- 可選 S20, S25 and S1 光陰極
- 高分辨率成像光譜儀
- 光纖面板耦合12 bit CCD
- 抗電磁干擾的電子元件
- 出廠采用飛秒激光校準
參數規格
| 條紋管 | Photonis 新一代夜視條紋管
|
 |
|
| 光譜儀 |
|
| 系統光譜響應范圍 | 取決于光陰極和光柵 |

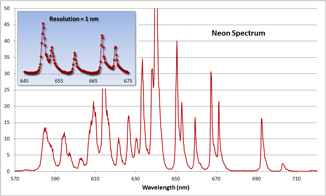

| 光譜分辨率 | 單張條紋圖像上光譜點數目： 135 單張條紋圖像上光譜范圍：? 315, 155, 75 nm (光柵: 150, 300, 600 gr/mm) 光譜分辨率:??2, 1, 0.5 nm (光柵: 150, 300, 600 gr/mm) |
 |
|
| 時間分辨率 | 時間分辨單元數 (Nt):? 275 可選時間范圍(T):??1ns to 1 ms 單發拍攝時間分辨率 (δt): δt = ΔT / Nt = ΔT / 275 * Limited to 5 ps |
| 標準掃描單元 | 觸發脈沖：電學 要求：5-10 V in 50Ω 最大重頻：<100Hz 抖動：<15ps RMS |
| 可選MHz掃描單元 | 觸發脈沖：電學 要求：5-10 V in 50Ω 最大重頻：2 MHz 抖動：<15 ps RMS |
| 讀出 | CCD讀出 CCD芯片像素數及尺寸: 1024 x 1392; 7 mm x 9 mm 數字化: 12 bits 與條紋管耦合方式: 1.8:1 光錐 |
| 操作模式 | 常規掃描 掃描跨越整個屏，并在屏外結束計時模式 計時模式 聚焦模式 |
| 軟件 | 通過USB接口在Windows下操作
隨系統CD提供軟件，用于：
|
| 通用參數 | 電學輸入：AC, 110-240V, 50-60 Hz CE認證 系統出廠前在加拿大Advanced Laser Light Source的飛秒激光上進行測試 |
| 選件 | 光陰極 S20, S25, S1 光柵 瞬態吸收光譜套件 消隱電路 |
