bh PMT單光子探測器

PMT單光子探測器

bh公司可提供各類用于TCSPC和FLIM實驗的PMT單光子探測器，覆蓋不同的波段范圍，滿足不同的實驗需要。包括混合型PMT探測器，計數型傳統PMT探測器和16通道PMT探測器。

HPM-100系列

PMC-150系列

PML-16-C系列

PML-SPEC系列

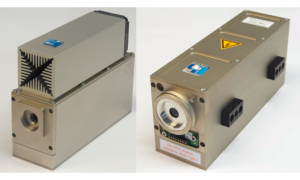

HPM-100系列

PMC-150系列

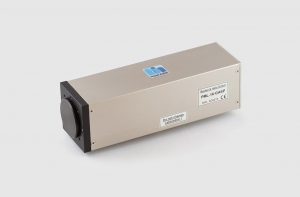

PML-16-C系列

PML-SPEC系列

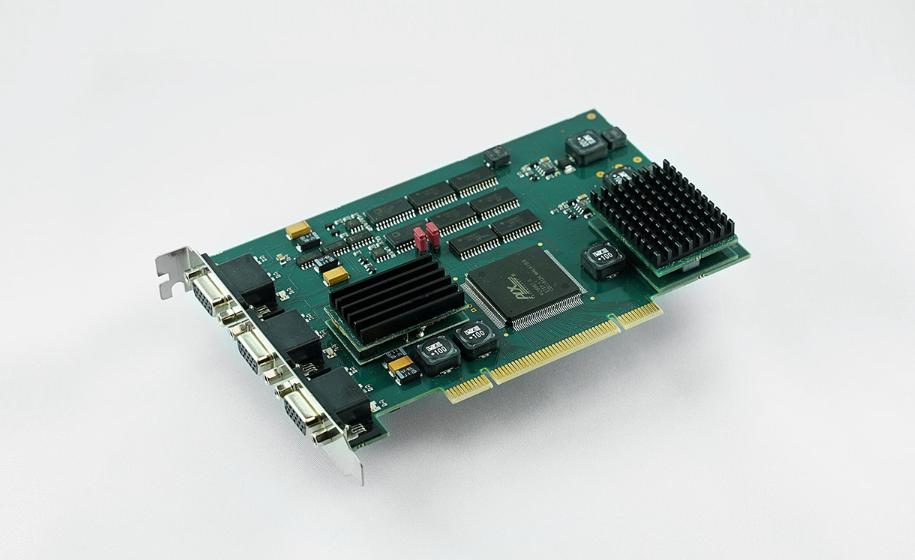

DCC-100/DCC-100 PCIe

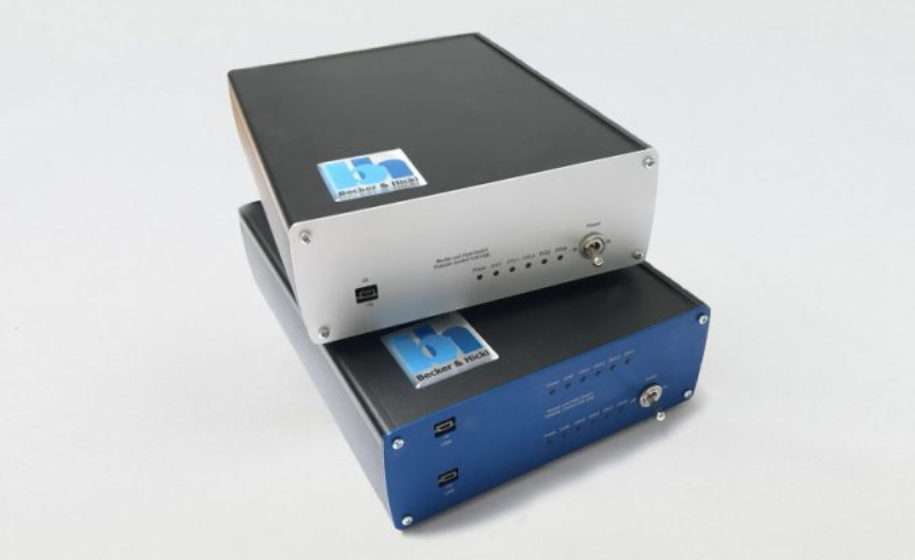

DCU-400/DCU-800

光陰極類型編號	-06	-07	-40	-42	-50
波長范圍 / nm?¹⁾	220 – 650	220 – 850	250 – 720	300 – 850	400 – 900
探測器量子效率?¹⁾	28 % @ 400 nm	26 % @ 290 nm, 18 % @ 400 nm	45 % @ 500 nm	22 % @ 500 nm	20 % @ 600 nm
?	QE曲線: 點擊此處
暗計數率 (typ. Value)/ s^-1, T_case?= 22 °C	15	< 300	400	470	1100
暗計數率，主動制冷型HPM (typ. Value)/ s^-1, T_case?= 30 °C	< 15	< 150	80	320	350
時間分辨率 (TCSPC IRF / FWHM, typ Value)	< 20 ps		120 ps	150 ps	170 ps
最大計數率 (Continuous)	> 10 MHz
單電子響應寬度 (FWHM, typ. Value)	850 ps
單電子響應幅值 (V_apd?95 % of V_max)?²⁾	50 mV
過載關閉	> 15 MHz (Higher rates on request)
信號輸出	?
輸出極性	negative
輸出接口	SMA
輸出阻抗	50 ?
電源
(from DCC-100 Card)	+12 V, +5 V, -12 V
其他
光陰極直徑	6 mm	3 mm	3 mm	3 mm	3 mm
尺寸(Width x Height x Depth)	(60 x 90 x 170) mm
光學接口	C-Mount, DCS-120, LSM 710/780/880 NDD and BIG port

光陰極類型編號	-4	-110	-113	-210	-20
波長范圍 / nm ¹⁾	185 – 870	230 – 700	185 – 700	230 – 700	300 – 900
探測器量子效率?¹⁾	25 % @ 380 nm	35 % @ 350 nm		43 % @ 350 nm	18 % @ 490 nm
?	QE曲線: 點擊此處
暗計數率 (typ. Value)/ s^-1, T_case?= 22 °C	20	5	5	10	200
時間分辨率 (TCSPC IRF / FWHM, typ. Value)	130 ps				140 ps
計數率	> 5 MHz (continuous), > 100 MHz (Peak, < 1 μs)
單電子響應寬度(FWHM, typ. Value)	1.5 ns
單電子響應幅值 (V_gain?= 0.9 V to 1 V)	100 to 200 mV
過載指示	LED & 警報聲
過載信號	TTL / CMOS, active low
信號輸出	?
輸出極性	負
輸出接口	SMA
輸出阻抗	50 ?
電源
(from DCC-100 Card)	+12 V, -12 V (fan only), 制冷器電流 0.5 to 1 A
其他
光陰極直徑	8 mm
尺寸 (Width x Height x Depth)	(76 x 111 x 56) mm
光學接口	C-Mount 母螺紋
光纖耦合選項	SMA 905 或 FC?

光陰極類型編號	-100 (Super Bialkali)	-1 (Multialkali)	-GASP (GaAsP)
波長范圍 / nm ¹⁾	300 – 650	300 – 880	360 – 720
探測器量子效率 ¹⁾	35 % @ 350 nm	20 % @ 420 nm	45 % @ 540 nm
?	QE曲線: 點擊此處
時間分辨率 (TCSPC IRF / FWHM, typ. Value)	180 ps	240 ps	280 ps
計數率	up to 4 MHz
通道數	16
通道排列	線陣(1 by 16), Opt. 方陣 (4 x 4)
單個通道有效感光面積	線陣(0.8 x 16) mm, 方陣(4 by 4) mm		線陣(0.8 x 5.0) mm
通道間隔	1 mm
信號輸出	?
輸出極性	負
輸出接口	SMA
輸出阻抗	50 ?
路由信號	4 bit + Error Signal, TTL/CMOS
路由信號接口	15 pin Sub-D / HD
供電
(from DCC-100 Card)	±5 V, +12 V
其他
尺寸 (Width x Height x Depth)	(52 x 52 x 145) mm

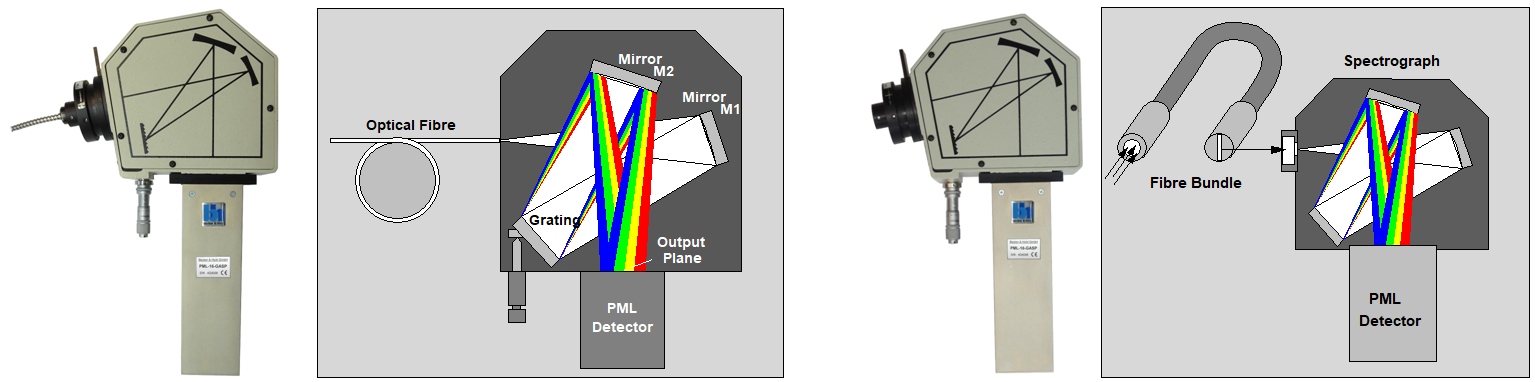

光學系統部分
光譜儀	LOT MS125
光柵型號	77417	77414 (Standard)	77411
主要波長范圍（螺釘調節）	340 – 820
光柵刻線數 / lines/mm	400	600	1200
采集波長覆蓋范圍, Channel 1 to 16	300	200	100
單個通道帶寬 / nm	18.75	12.50	6.25
探測器部分	PML-16-C
光陰極類型編號	-100 (Super Bialkali)	-1 (Multialkali)	-GASP (GaAsP)
波長范圍 / nm?¹⁾	300 – 650	300 – 880	360 – 720
探測器量子效率¹⁾	35 % @ 350 nm	20 % @ 420 nm	45 % @ 540 nm
?	QE曲線: 點擊此處
時間分辨率 (TCSPC IRF / FWHM, Typ. Value)	180 ps	240 ps	280 ps
計數率	up to 4 MHz
通道數	16
通道排列	線陣(1 by 16), Opt. 方陣 (4 x 4)
單個通道有效感光面積	Linear (0.8 x 16) mm, Quadratic (4 by 4) mm		Linear (0.8 x 5.0) mm
通道間隔	1 mm
信號輸出	?
輸出極性	negative
輸出接口	SMA
輸出阻抗	50 ?
路由信號	4 bit + Error Signal, TTL/CMOS
路由信號接口	15 pin Sub-D / HD
供電
(from DCC-100 Card)	±5 V , +12 V
其他
尺寸 (Width x Height x Depth)	(52 x 52 x 145) mm
